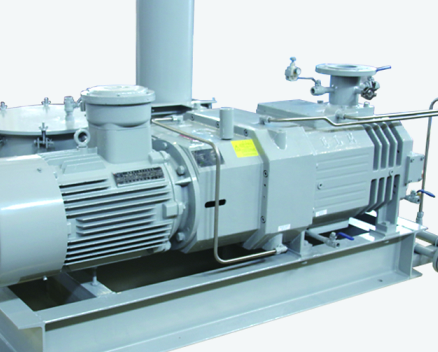

等距式螺桿式真空泵NC

一、概況

　　干式螺桿真空泵，是利用一對旋向相反的螺桿轉子，在泵殼中作同步高速嚙合旋轉運動，產生吸氣和排氣作用的抽氣設備。采用免維護設計技術解決了真空泵維護麻煩和費用高的問題。真空泵工作腔內無需潤滑油和密封液，可回收各類可凝性氣體，解決了蒸汽噴射泵、滑閥泵、旋片泵、液環泵等可能對真空系統造成的污染和對環境造成的污染問題，同時回收物還能創造附加經濟效益。

二、主要特點

●抽速范圍廣，可直排大氣，單泵使用即可達到多級串聯的效果。單級設計可以獲得5PA的高真空。

●可采用氮氣吹掃，清洗維護操作簡單，維修方便。

●螺桿材質為整體式球墨鑄鐵強度高、性能穩定。

●螺桿間相互不接觸無摩擦，不需要潤滑油脂，無油污反流，無廢氣廢液排放，清潔環保能耗低。

●泵腔內部及零件可根據需要進行表面防腐處理，適用于化工制藥行業的特殊要求。

●螺桿經過精細動平衡校正，運轉平穩，噪聲低、振動小，使用壽命長。

三、規格參數

型號	單位	NC35	NC70	NC150	NC280	NC390	NC550	NC650	NC800	NC1100
抽速	m³/Hr	³⁵	70	150	280	330	550	600	800	1100
抽速	L/S	10	19	42	78	92	153	167	222	306
極限壓力	Torr	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.04	0.04
極限壓力	Pa	4	4	4	4	4	4	4	5	5
電機功率	KW	2.2	4	5.5	7.5	11	15	22	30	37
電機轉速	RPM	2900	2900	2900	2900	2900	2900	2900	2900	2900
進口法蘭	mm	DN40	DN40	DN40	DN80	DN80	DN100	DN100	DN100	DN125
出口法蘭	mm	DN25	DN30	DN30	DN40	DN40	DN50	DN65	DN65	DN80
冷卻水壓力	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4
冷卻水流量	L/min	4	4	6	6	6	8	8	8	8
冷卻水溫度	℃	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35
噪聲	dB	≤70	≤70	≤75	≤75	≤75	≤80	≤80	≤85	≤85
尺寸	mm	745450 550	953520 600	973600 680	1123640 680	1357640 680	1516780 800	1609780 800	1786840 930	2250880 1100
重量	Kg	160	195	230	253	450	523	650	1050	1500

四、剖面圖

① 進氣口

② 排氣口

③ 冷卻水腔

④ 螺桿

⑤ 油箱

⑥ 氣體通道

⑦ 同步齒輪

⑧ 軸承

⑨ 機械密封

⑩ 骨架油封

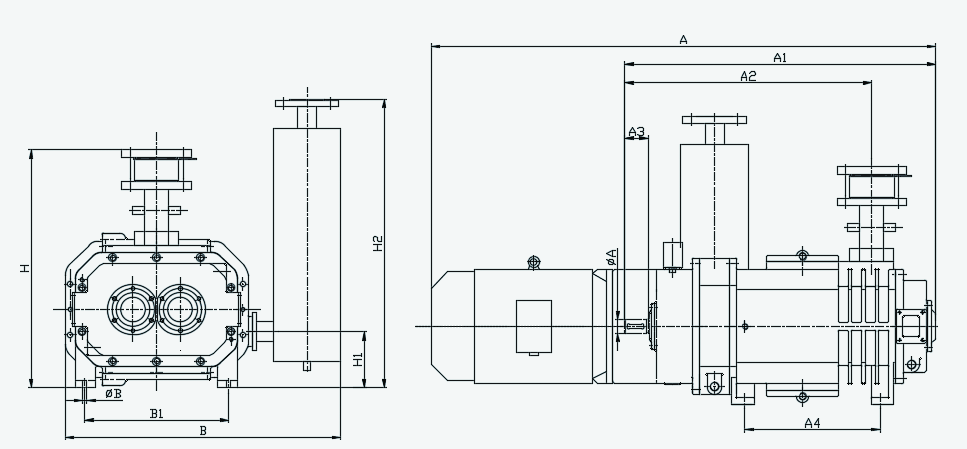

型號	A	A1	A2	A3	A4	B	B1	ΦA(chǔ)	DN1	DN2	H	H1	H2	ΦB
NC35	899	582	527	47	214	500	210	20	40	25	423	79.5	584	Φ14
NC70	1006	629	574	47	258	519	236	20	40	30	445	87	592	Φ14
NC150	953	613	483	30	275	619	270	22	40	30	415	68	573	Φ14
NC280	1204	720	543	36	320	640	340	32	80	40	526	100	680	Φ14
NC390	1257	757	584	46	320	645	340	32	80	40	526	90	680	Φ14
NC550	1440	879	673	46	410	780	436	42	100	50	607	140	930	Φ18
NC650	1545	909	697	51	410	780	436	42	100	65	647	120	907	Φ18
NC800	1747	1011	790	51	450	961	498	55	125	80	740	150	1150	Φ22
NC1100	2250	1430	1241	51	750	880	498	55	110	75	790	180	1100	Φ22
